เดือน: สิงหาคม 2016

     การติดตั้ง ประตูอัตโนมัติ ทำได้ไม่ยาก แต่ต้องมีอุปกรณ์ หรือ เครื่องมือที่พร้อมสำหรับการติดตั้ง ซึ่งเครื่องมือจะมีอะไรบ้างนั้น เราไปดูกันเลย

เครื่องมือสำหรับติดตั้งประตูอัตโนมัติ

– ประแจแหวน – ปากตาย 8 , 10 , 12 , 13 , 14 , 17 เป็นอุปกรณ์สำหรับงานติดตั้งประตูอัตโนมัติ

– ดอกสว่านเจาะเหล็กขนาด 3 , 3.5 , 5.1 , 8 , 12 มิลลิเมตร เป็นอุปกรณ์สำหรับงานติดตั้งราง และ อุปกรณ์อื่นๆ และ ดอกสว่านเจาะหินขนาด 8 มิลลิเมตร สำหรับเจาะพื้นกระเบื้องติดตั้งไกด์ และ ดอกสว่านเจาะปูน ( โรตารี่ ) ขนาด 6.5 , 10 , 12 , 16 มิลลิเมตร นอกจากนี้ยังมีสว่านไฟฟ้าขนาด 3/8” , สว่านไฟฟ้าขนาด 1/2”

 – คีมปากจิ้งจกเบอร์ 8”, คีมตัดเบอร์ 8” , คีมปากแหลมเบอร์ 8”

– ไขควงแฉก – แบน , ไขควงเช็คไฟ , ฉากเป็น , ระดับน้ำ , ค้อนหัวกลม 1 ปอนด์

– ตะไบหางหนู 6 ” , ตะไบแบน 6 ” หยาบปานกลาง , สกัดปากแบน 8 ” , คีมย้ำรีเวท 6-6

– ที่เป่าลมไฟฟ้า เป็นอุปกรณ์สำหรับเป่าทำความสะอาด , เครื่องดูดฝุ่น ( ถ้ามี )

– ผ้าใบ 4×2 เมตร , แผ่นโฟมกันกระแทก 1.20 x 2.40 x 0.2 เมตร

– ปั้มลมขนาด 25 ลิตร , ตัวยิงรีเวทลม 6-6 , ปืนเป่าลม (ถ้ามีจะช่วยให้งานเร็วขึ้น)

การคำนวณหามอเตอร์ประตูอัตโนมัติ

น้ำหนักประตู(กิโลกรัม) x ค่าความฝืด (ประตูใหม่=1.25 , ประตูเก่า=1.5) = ขนาดของมอเตอร์ที่ใช้ (กิโลกรัม)

การหาน้ำหนักประตูเปล่าจากชนิดของบาน ประตูอัตโนมัติ ซึ่งเป็นน้ำหนักโดยประมาณ โดยใช้ค่าเฉลี่ยความสูงประตู 2 เมตร

-ประตูอัลลอยด์ น้ำหนักประมาณ 180 กก./ม.

-ประตูเหล็กกล่อง น้ำหนักประมาณ 80 กก./ม.

-ประตูเหล็ก+ไม้ น้ำหนักประมาณ 160 กก./ม.

-ประตูสแตนเลส น้ำหนักประมาณ 60 กก./ม.

-ประตูสแตนเลส น้ำหนักประมาณ 140 กก./ม.

ตัวอย่างเช่น

ประตูเหล็ก+ไม้ ขนาดความกว้าง 4 m. และ ประตูเปล่าจะหนัก 640 Kg. เป็นประตูบานใหม่ ดังนั้นค่าความฝืดจะอยู่ที่ 1.25 วิธีคำนวณ มอเตอร์สำหรับประตูอัตโนมัติ = 640×1.25 = 800

คุณสมบัติทางเทคนิคของ Auto door

ประตูอัตโนมัติ ใช้ได้กับทั้งประตูกรอบอลูมิเนียม , ประตูที่เป็นกระจกบานเปลือย , ประตูไม้ และประตู UPVC ตั้งใช้ได้ทั้งแบบ เปิดซ้าย – เปิดขวา ซึ่งสามารถรองรับความยาวของบานประตูสำหรับบานเดี่ยว ได้ 70-130 เซนติเมตร และความยาว 60-120 เซนติเมตรสำหรับแบบบานเลื่อนคู่ และสามารถรองรับน้ำหนัก ประตูได้ถึง 150 กิโลกรัมต่อบาน

สถานที่ที่เหมาะสำหรับติดตั้ง ประตูอัตโนมัติ

ประตูอัตโนมัติสำหรับร้านสะดวกซื้อ 7-11 Seven-eleven, 108 Shop , Family mart , โรงงานอุตสาหกรรม , โชว์รูมต่างๆ , โรงแรม , โรงพยาบาล , อาคารสำนักงานต่าง ๆ , ห้างสรรพสินค้า , ห้องปลอดเชื้อ Clean room , ห้องแลป หรือ ห้องทดลอง

ตัวมอเตอร์ DC หรือชุดควบคุมมอเตอร์ดีซีนี้ ก็เป็นหนึ่งในอุปกรณ์ของ ประตูอัตโนมัติ ชุดควบคุม DC Motor  นั้นสร้างได้ไม่ยาก โดยส่วนใหญ่จะนิยมใช้เป็นวงจรแบบ PWM หรือ Plus Width Modulation วงจรแบบ PWN นี้

การทำงานของ DC Motor

ตามที่ได้บอกไปเบื้องต้นแล้วว่า ส่วนใหญ่จะนิยมใช้เป็นวงจรแบบ PWM หรือ Plus Width Modulation วงจรแบบ PWN นี้ ซึ่งจะดีกว่าวงจรควบคุมมอเตอร์แบบลิเนียร์ทั่วไป เพราะสูญเสียพลังงานค่อนข้างต่ำ และเกิดความร้อนค่อนข้างน้อย เนื่องจากการทำงานจะเป็นลักษณะพัลส์ คลื่นสี่เหลี่ยม ปรับช่วง On-Off ได้ซึ่งเรียกว่า Duty Cycle เช่น ถ้า Duty Cycle 100% สัญญาณช่วง Ton จะเป็นเส้นตรงเสมือนกับเราป้อนไฟให้เข้าไปในมอเตอร์ตรงๆ นั่นเอง หาก Duty Cycle เป็นลดเหลือ 50% สัญญาณช่วง Ton จะเป็น 1/2 ของสัญญาณทั้งหมดใน 1 คาบเวลาส่งผลให้แรงดันออก 50% ของแหล่งจ่าย เป็นต้น การทำงานลักษณะนี้กำลังงานสูญเสียจึงน้อย เพราะ Output นั้นไม่ต้องทำงานตลอดเวลา

วิธีการติดตั้ง และ ปรับแต่ง MOTION SENSOR

MOTION SENSOR เป็นอุปกรณ์อย่างหนึ่งที่สำคัญมากสำหรับ ประตูบานเลื่อนอัตโนมัติ ซึ่งปกติแล้วก็จะมากับชุดราง ประตูอัตโนมัติ อยู่แล้ว โดยตัว Motion Sensor นั้นสามารถตรวจจับได้ในระยะ 3 เมตร ใช้ในการตรวจจับการเคลื่อนที่ของ คน วัตถุ และ สิ่งของ ที่อยู่ในบริเวณใกล้เคียง หากตรวจจับได้ ประตูก็จะยังเปิดค้างอยู่นั่นเอง การติดตั้งและเทคนิคการตั้งค่าเพื่อให้ใช้งานได้มีประสิทธิภาพที่สุด มีดังนี้

– หัวอ่าน ปรับแต่งมุมในการตรวจจับความเคลื่อนไหว จะปรับได้สูงสุด 0 – 90 องศา เป็นจุดที่สำคัญ หากปรับแต่งไม่ดีจะเกิดปัญหาการตรวจจับความเคลื่อนไหวไม่ได้ ทำให้ประตูไม่เปิด หรือหากปรับต่ำเกินไปหัวอ่านจะอ่านได้ไม่ครอบคลุม

– ปรับความละเอียดในการอ่าน หรือ SENSITIVITY ใช้ในการปรับความละเอียดในเรื่องของการตรวจจับ หากไวไปแม้คนผ่านก็เปิด เหมือนตามประตูอัตโนมัติหลายที่ ที่เปิดเองเพียงแค่คนผ่าน หรือสัตว์ผ่าน แต่หากปรับมากเกินไปจะไม่ได้รับความสะดวกในการใช้งาน เพราะต้องยืนรอหน้า ประตูเลื่อนอัตโนมัติ เพื่อรอให้ประตูเปิด

– จุดเชื่อมต่อสายไฟ เป็นส่วนที่ปรับแต่งไม่ได้ เป็นจุดไว้เสียบเชื่อมต่อกับตัวควบคุมประตูอัตโนมัติ ที่อยู่ในรางเลื่อนของประตู

ประตูบานเลื่อนอัตโนมัติ ระบบแม่เหล็ก เป็น ประตูอัตโนมัติ ที่นิยมติดตั้งสถานที่ต่าง ๆ เช่น อาคารสำนักงานทั้งเอกชนและราชการ หรือแม้กระทั่งประตูตู้เสื้อ หรือ ประตูห้องนอนก็สามารถประยุกต์ใช้ได้เช่นกัน

จุดเด่นของ ประตูอัตโนมัติ ระบบแม่เหล็ก

จุดเด่นที่สำคัญที่สุด ที่เป็นเหตุผลที่ต้องใช้ประตูอัตโนมัติชนิดนี้เพราะว่า มีการทำงานแบบรถไฟความเร็วสูง ทำให้ช่วยยืดอายุการใช้งานไปได้มาก เพราะมีแรงเสดทานน้อย และมีกระบานการทำงานต่าง ๆ ทั้งการเปิด และ การปิดประตูที่ค่อนข้างเงียบ ซึ่งมีเสียงรบกวนเเพียงแค่ 20-40 เดซิเบลเท่านั้น ซึ่งเป็นระดับเสียงที่ถือว่าเงียบมาก ทำให้ไม่รบกวนผู้อื่นเลย

นอกจากยังให้ความปลอดภัยกับผู้ใช้งานด้วย หากเกิดไฟดับ ประตูก็สามารถใช้มือเลื่อนเปิดปิดเองได้ และเมื่อไฟมาก็จะสามารถกลับมาใช้ระบบอัตโนมัติได้ปกติ และหากประตูจะปิดในขณะที่มีคนใช้งานอยู่ ผู้ใช้งานจะไม่ได้รับบาดเจ็บ เพราะ ประตูจะสัมผัสเพียงเล็กน้อยเท่านั้น แล้วจะถอยออกทันที ทำให้ผู้ใช้ไม่เจ็บแน่นอน



เคล็ดลับการเลือก ประตูรีโมท

– ประตูรีโมท นั้นจะมีอยู่ 2 ประเภท คือ ประเภท ประตูบานเลื่อนอัตโนมัติ และ ประตูสวิง แนะนำให้ใช้เป็นแบบบานเลื่อนจะดีกว่า เพราะโอกาสเสียหายได้น้อยกว่าแบบบานสวิง
– ขนาดของมอเตอร์ จะต้องเลือกมอเตอร์ที่สามารถรองรับประตูรั้วรีโมทขนาดที่เลือกได้ น้ำหนักของบานประตูนั้นจะขึ้นอยู่กับวัสดุที่เลือกใช้ด้วย หากเลือกใช้บานประตูเป็นไม้จะต้องนึกถึงหน้าฝนด้วย เพราะไม้จะซึมน้ำเข้าไปทำให้น้ำหนักมากขึ้น ดังนั้นต้องเลือกมอเตอร์ให้มีขนาดที่พอเหมาะนั่นเอง
– เลือกมอเตอร์ที่สามารถรองรับขนาดของ ประตูอัตโนมัติ น้ำหนักของบานประตูนั้นจะขึ้นอยู่กับวัสดุที่เลือกใช้ด้วย หากเป็นไม้จะต้องนึกถึงหน้าฝนด้วยเพราะจะซึมน้ำเข้าไปทำให้น้หนักมากขึ้น ดังนั้นต้องเลือกมอเตอร์ให้มีขนาดที่พอเหมาะ ซึ่งในปัจจุบันนั้นมีมอเตอร์ที่รองรับประตูรั้วที่มีขนาด 600,800,1000,1200 และ 1500 kg. ซึ่งมีมอเตอร์ให้เลือกทั้งแบบ DC และ AC

ประตูอัตโนมัติ รุ่น DC – 90

ประตูบานเลื่อนอัตโนมัติ ทุกรุ่นเป็นสินค้าที่นำเข้ามา โดยผ่านการควบคุมมาตรฐานของระบบ ประตูอัตโนมัติ มีการออกแบบผลิตภัณฑ์โดยวิศวกรผู้ที่มีความเชี่ยวชาญ และประตูได้ผ่านการทดสอบการใช้งานอย่างหนัก เพื่อให้ผลิตภัณฑ์ได้คุณภาพตามมาตรฐานสากล และตรงกับความต้องการของผู้ใช้งาน

ประตูบานเลื่อนอัตโนมัติรุ่น DC-90 เหมาะสำหรับพื้นที่ประตูที่มีขนาดเล็ก – ขนาดกลาง มีน้ำหนักไม่เกิน 120 กิโลกรัมต่อบาน มี DC Rush Less Motor ซึ่งสามารถเช็คระยะการเปิดได้โดยอัตโนมัติ สำหรับการเปิดใช้งานครั้งแรก ซึ่งประตูอัตโนมัติ รุ่น DC – 90ออกแบบมา เพื่อรองรับการใช้งานได้ทั้งบานประตูแบบ กระจกเปลือย บานเฟรมอลูมิเนียม หรือแบบบานไม้

“ Backup Battery ” หรือ “ ชุดสำรองไฟสำหรับประตูอัตโนมัติ ” คือ

“ Backup Battery ” หรือ “ ชุดสำรองไฟสำหรับ ประตูอัตโนมัติ ” จะติดตั้งไว้กับประตูอัตโนมัติอยู่แล้ว ซึ่งจริง ๆ แล้วมันก็คือ แบตเตอรี่สำรองสำหรับการจ่ายไฟให้กับ ประตูบานเลื่อนอัตโนมัติ นั้น ยังทำงานได้ในเวลาที่เกิดปัญหาไฟฟ้าขัดข้องกับอาคารนั้นๆ ทำให้จ่ายไฟไปไม่ถึงประตู หรือ จ่ายไฟไปไม่พอที่ประตูจะทำงานนั่นเอง

เมื่อติดตั้งชุดสำรองไฟสำหรับประตูอัตโนมัติแล้ว นอกจากจะทำให้ประตูนั้นใช้งานได้ปกติแล้ว ยังสามารถช่วยจดจำข้อมูลการตั้งค่าเกี่ยวกับระยะการเปิด-ปิดที่ได้ตั้งไว้ตอนที่ประตูใช้งานได้ปกติด้วย ทำให้เวลาที่ไฟฟ้ากลับมาใช้งานได้ปกติจึงไม่จำเป็นต้องตั้งค่าใด ๆ ใหม่เลย ทำให้การใช้งานทำได้ง่ายและต่อเนื่อง ไม่ต้องเรียกช่างมาตั้งค่าใหม่เลย

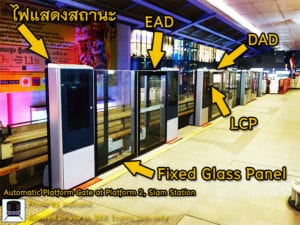

ประตูอัตโนมัติ กั้นชานชาลารถไฟฟ้า มีไว้เพื่อป้องกันการเกิดอุบัติเหตุี่อาจจะเกิดขึ้นบนสถานีรถไฟฟ้า เช่น ป้องกันกันคนผลัดหล่นลงไปในรางรถไฟฟ้า หรือ ป้องกันการทำสิ่งของหล่นลงไปในรางด้วย เป็นต้น ซึ่งอุบัติเหตุพวกนี้นั้นอาจจะทำให้เกิดเรื่องไม่คาดฝันได้ด้วย

การทำงานของ ประตูอัตโนมัติ กั้นชานชาลารถไฟฟ้า

– ขั้นตอนการเปิด ประตูบานเลื่อนอัตโนมัติ กั้นชานชาลา
เมื่อขบวนรถไฟฟ้าเข้ามาเทียบชานชาลาแล้ว จะมีการส่งสัญญาณไปยังห้องควบคุมการเดินรถ เพื่อแจ้งว่ารถจอดในตำแหน่ง “ On Dock ” เรียบร้อยแล้ว จากนั้นระบบก็จะส่งสัญญาณกลับมายังขบวนรถเพื่อให้ประตูรถเปิดออก และในขณะที่ประตูรถไฟฟ้ากำลังเปิดนั้น ก็จะส่งสัญญาณทวนซ้ำไปยังชุดควบคุมประตูบานเลื่อนอัตโนมัติกั้นชานชาลาพร้อมๆกัน โดยจะส่งผ่าน Interface Bailse เพื่อให้ประตูกั้นชานชาลานั้นเปิดออก เมื่อมีการเปิดประตูก็จะมีการแจ้งสถานะไปยังห้องควบคุมด้วย เพื่อแจ้งสถานะให้ทราบด้วย

– ขั้นตอนการปิดประตูบานเลื่อนอัตโนมัติกั้นชานชาลา
กระบวนการจะคล้ายกับการเปิด คือ จะมีการส่ง      สัญญา “ Go Down ” ไปยังห้องควบคุม และจะส่งสัญญาณอีกครั้งว่า ” Door Closing ” เมื่อเจ้าหน้าที่คุมรถกดปุ่มปิดประตู และจะส่งสัญญาณซ้ำไปยังตัวประตูกั้นชานชาลาเพื่อให้ปิดประตู เท่านั้นก็เป็นอันเสร็จเรียบร้อย รถไฟฟ้าก็สามารถเดินรถต่อไปยังสถานีต่อไปได้
